CAT200-DC

CAT200-DC.

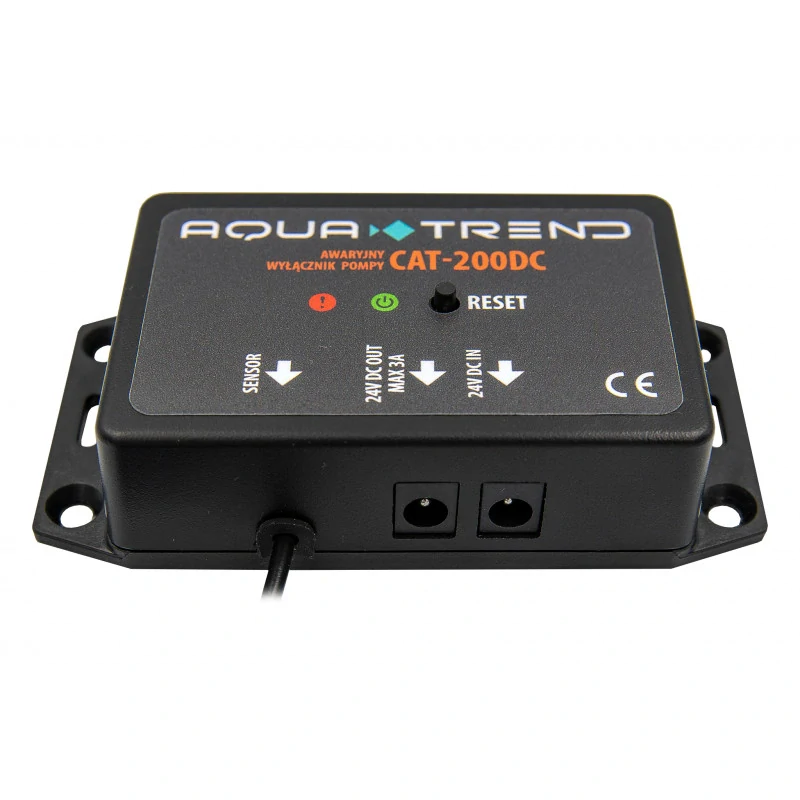

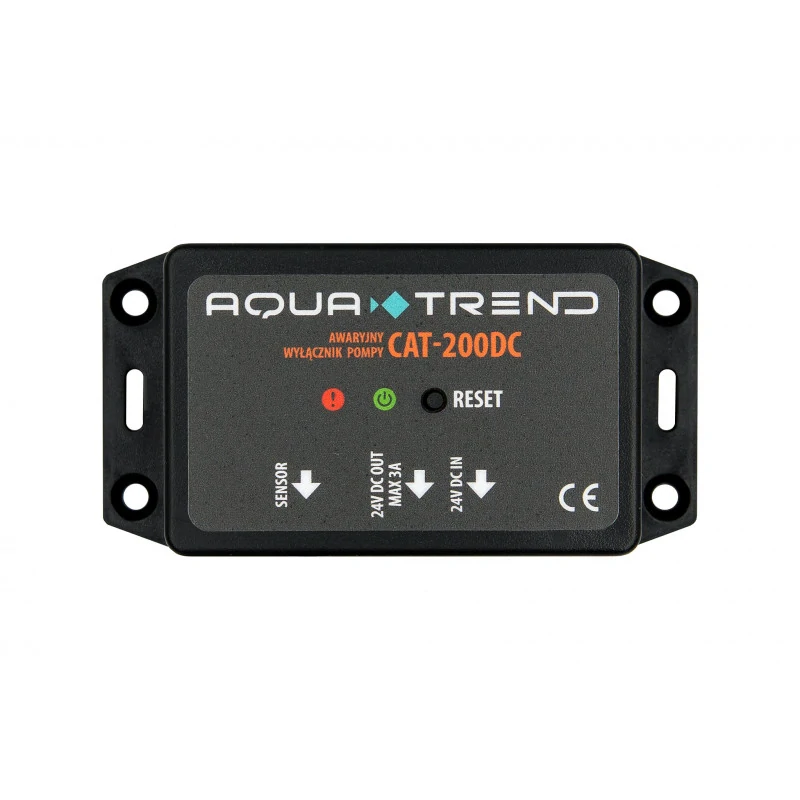

CAT-200DC  je zařízení určené pro použití v akváriích a slouží k monitorování provozu čerpadla nebo solenoidového ventilu napájeného stejnosměrným napětím 24 V. Zařízení je navrženo tak, aby vypnulo čerpadlo nebo solenoidový ventil, který dohlíží, když je aktivován senzor hladiny kapaliny (když je detekována určitá hladina kapaliny).

Aplikace

CAT-200DC  lze použít různými způsoby, tři nejběžnější aplikace jsou popsány níže.

1. Monitorování solenoidového ventilu během procesu sběru vody RO (z filtru s reverzní osmózou). V této aplikaci zařízení monitoruje činnost solenoidového ventilu, který otevírá průtok vody do filtru RO. Senzor detekce vody je instalován na stěně (vnější) nádrže, do které se sbírá voda RO, ve výšce odpovídající maximální hladině, po kterou má být nádrž naplněna. V této aplikaci zařízení vypne solenoidový ventil, když je detekční senzor aktivován, a tím přeruší proces plnění nádrže. Aktivace senzoru také spustí zvukový a vizuální alarm.
2. Monitorování provozu odpěňovače bílkovin. V této aplikaci zařízení monitoruje čerpadlo odpěňovače a chrání ho před přeplněním. Detekční senzor je instalován na nádobce odpěňovače (vně) ve výšce, která indikuje maximální úroveň produkce. V této aplikaci senzor detekuje stoupající hladinu produkce ve nádobce odpěňovače a vypne čerpadlo, čímž zabrání přeplnění a kontaminaci vody v akváriu. Užitečnou funkcí CAT-200DC v této aplikaci je zpoždění spuštění čerpadla. Každé zpoždění zapnutí způsobí přibližně 5minutové zpoždění spuštění čerpadla odpěňovače bílkovin; ve většině akvarijních systémů je to doba potřebná ke stabilizaci hladiny vody.
3. Monitorování hladiny vody v akváriu. V této aplikaci  zařízení CAT-200DC   chrání oběhové čerpadlo akvária v případě ucpaného odtokového potrubí. Senzor detekce kapaliny instalovaný na vnější straně skla akvária, těsně na horním okraji, po detekci nadměrné hladiny vody aktivuje  zařízení CAT-200DC k vypnutí oběhového čerpadla stejnosměrného proudu  a chrání tak systém před přeplněním.

Technické údaje.

- napájecí napětí 24VDC
- maximální zatížení výstupního konektoru 24VDC 3A
- hmotnost 95g
- rozměry: 110x57x27mm
- detekce senzoru 1-14mm
- stupeň krytí: IP30
